管磨机-中矿水泥

主机系列

辅机系列

管磨机

管磨机
联系人：周宝华 13906278080；　丁宝勤 13906276368(技术)

管磨机图片管磨机说明管磨机参数管磨机用途订购管磨机联系我们

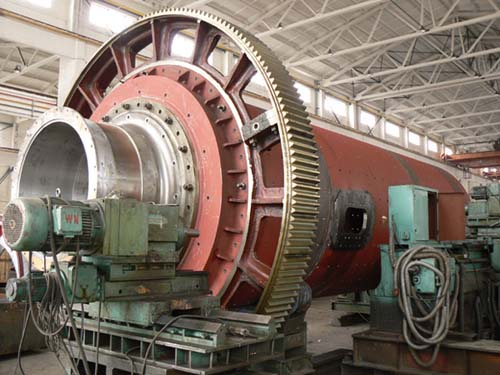

管磨机图片

管磨机说明

管磨机广泛用于建材、治金、选矿、电力及化工行业粉磨水泥及其它物料。管磨机具有破碎比大，生产能力大，对物料适应性强，磨损件易更换等特点，管磨机由传动部分，回转部分，主轴承，进出料装置，润滑部分组成。

管磨机

管磨机参数

目规格	水泥产量(t/h)	有效容积M3	入磨料度mm	磨机转速r/mm	研磨体装载量t	驱动方式	主电动机		主减速机		重量t
目规格	水泥产量(t/h)	有效容积M3	入磨料度mm	磨机转速r/mm	研磨体装载量t	驱动方式	型号	功率	型号	速比	重量t
MB32110	(开)46～48	75.4	≤20	18.2	112	边缘	YR1400-8	1400	MBY(X)900	6.3	213
MB32130	60～62/48～50	88.95	≤20	18.2	123	边缘	YR1600-8	1600	MBYX1000	6.3	225
MB32140	62～66/50～53	96.5	≤20	18.2	132	边缘	YR1800-8	1800	MBYX1000	6.3	237
MB34110	(圈)60～64	91.2	≤20	18.2	120	边缘	YR1600-8	1600	MBYX1000	6.3	230
M35110	(圈)62～66	93.8	≤25	16.5	152	中心	YR2000-10	2000	8J2240	36.8	230
M35130	(圈)65～70	110.8	≤25	17	175	中心	YR2000-8	2000	JS130-A-F1	43.53	260
M38120	(圈)70～75	108.5	≤20	16.3	143	中心	SBDDL-W	2000	SG-220	36.36	197
M38130	(圈)70～75	133.9		17		中心中空轴	YR2500-8	2500	JS130-C-F1	43.53	320
M38130			≤25	16.5	190	中心双滑履	YR2500-8	2500	JS130-C-F1	43.53	330
MB38130				16.5		单边双转动	YRKK800-6	2500	DBS250		325
M40130	(圈)78～82	149	≤25	16.3	192	中心	YRKK900-8	2800	JS140-A		348
M42110	(圈)105～115	138	≤25	15.8	200	中心	YR2800-8	2800	JS140-A-F1D		350
M42130	125～135/80～85	164	≤25	15.6	230	中心中空轴	YRKK900-8	3250	JS150-A2	46.84	380
M42130					285	中心双滑履					390
M46140	(圈)120～135	210	≤25	15	285	中心	YR1000-8	4200	JS160-C		485
M50150	(圈)160～165	260	≤25	14	350	中心	YRKK1000-8	6000			598
MB1864	(圈)6.5～7	14.76	≤25	23.9	18.5	边缘	JR137-8	210	ZD60-8	4.5	35
MB1870	(圈)7.5	6.44	≤25	23.9	21	边缘	JR138-8	245	ZD60-8	4.5	39.2
MB1875	(圈)7.5～8	17.68	≤25	23.9	22.5	边缘	JR138-8	245	ZD60-8	4.5	40
MB2265	(圈)14～15	21.3	≤25	21.4	31	边缘	JR148-8	380	ZD70-9	5	49
MB2270	(圈)15～16	23.1	≤25	21.4	33.4	边缘	JR148-8	380	ZD70-9	5	52
MB2275	16～18	24.7	≤20	21.4	34	边缘	JR158-8	380	ZD70-9	5	60
MB2295	18～20/14～16	30.3	≤20	21.4	41	边缘	JR1510-8	475	ZDH70-9	5	70
MB22110	18～20/16～17	35.8	≤20	21.4	50	边缘	JR1512-8	570	ZD80	5	92
MB22130	20～22/17～18	42.4	≤20	21.4	53	边缘	YR630-8T	630	ZD80	5	106.1
MB2470	17～21/14～17	28.17	≤20	20.4	39	边缘	JR1512-8	570	ZD80	5	72
MB2480	20～23/16～18	32.2	≤20	20.4	45	边缘	JR1512-8	570	ZD80	5	77
MB2490	23～25/18～20	36.2	≤20	20.4	48	边缘	JR1512-8	570	ZD80	5	92
MB24100	26～28/20～22	40.3	≤20	20.91	50	边缘	JR1512-8	570	ZD80	5	111
MB24110	28～30/22～24	43.4	≤20	20.91	58	边缘	JR1512-8	630	MBY630	5	125
MB24120	30～32/24～26	46.5	≤25	21.5	64	边缘	YR800-8	800	MBY710	6.3	126
MB24130	32～35/26～28	49.6	≤25	21.5	70	边缘	YR800-8	800	MBY710	6.3	130.6
MB26100	(圈)28～28	45.47	≤20	19.6	66	边缘	YR800-8	800	MBY710	5.6	140
MB26130	37～40/30～32	60.5	≤25	19.11	80	边缘	YR1000-8	1000	MBY710	4.5	158.2
MB3090	35～40/32～34	58.5	≤25	18.98	85	边缘	YR1000-8	1000	MBY710	5.6	147.2
MB30110	47～50/38～40	71	≤20	18.98	95	边缘	YR1250-8	1250	MBY(X)800	5.6	177
MB30120	50～52/40～42	73.9	≤20	18.98	103	边缘	YR1400-8	1400	MBY(X)900	6.3	182
MB30130	52～54/42～44	76.8	≤20	18.98	112	边缘	YR1400-8	1400	MBY(X)900	6.3	200

风扫煤磨参数

规格	生产能力(t/h)	筒体转速(r/min)	研磨体(t)	进料粒度(mm)	电动机		减速机		重量(t)
规格	生产能力(t/h)	筒体转速(r/min)	研磨体(t)	进料粒度(mm)	型号	功率	型号	功率	重量(t)
φ1.6×(2.5＋1)	1.8	26	4.7	≤25	Y280M-6	55	ZD40-10	5.6	18.1
φ1.7×2.5	3~5	24.5	7.5	≤25	JR116-6 380V	95	ZD40-8	4.5	19.5
φ1.8×(3＋1.5)	3,2	25	7.8	≤25	JS116-6	95	ZD40-10	5.6	24.4
φ2.2×3	5~6	22	13	≤25	JR136-6 380V	180	ZD50-9	5	31.5
φ2.2×(3＋1)	5	21.8	13	≤25		190	ZD50-9	5	37.8
φ2.2×4.4	8~9	22	19	≤25	JR136-6 380V	240	ZD60-11	6.4	36.7
φ2.4×(4.5＋2)	9	20.4	20.8	≤25	YR450-50-8	280	MCD60	4.5	71.74
φ2.4×4.75	14	20.4	22	≤25	JS1410-8 6KV	280	ZD60-8	4.5	47.53
φ2.4×4.75	14	20.4	22	≤25	YR500-8 10KV	280	ZD60-8	4.5	47.09
φ2.4×4.75	14	20.4	22	≤25	YR400-8 6KV	280	ZD60-8	4.5	47
φ2.5×3.9	10	20.1	22	≤25	JSQ148-8	310	JP-450	4.5	54
φ2.6×(5.25＋2.25)	9`10	19.7	28	≤25	YRKK500-8	400	ZDY400	4.5	87.4
φ2.8×(5＋3)	16~17	18.9	32	≤25	JSQ1512-10	480	MCD70	3.5	98.6
φ2.8×(5＋3)	16~17	18.9	32	≤25	Y630-10 10KV	500	MCD-70	3.55	98.6
φ2.8×(5.75＋2.25)	16~18	18.7	34	≤25	YRKK5003-8	450	MCD-70	4.5	86.9
φ2.9×3.5	12	19.21	26	≤25	JS1410-8	370	JD-560	4.5	71.21
φ3×(6.5＋2.5)	17~19	18.3	43	≤25	YRKK560-8	630	MBY560	5	116
φ3.2×4.7	30	18.36	44	≤25	JSQ1512-8	700	JD-630	4.5	112
φ3.2×(5.25＋2.8)	28	17.46	60	≤25	JRQ1512-6	780	JD-710	7.1	132.9
φ3.2×9.5	55~60	17	49.5	≤25	YR800-8/1180	800	ZD100A-4	6.3	118.5
φ3.5×8	85	17.2	80	≤25	YRKK710-8	1000	MBY800	6.3	182
φ85		16.7	85	≤25	YRKK710-8	1400	JDX90-WX-2A	5.6	215

生料磨参数

项目规格	原料产量(t/h)	有效容积M3	入磨料度mm	磨机转速r/mm	研磨体装载量t	驱动方式	主电动机		主减速机		重量t
项目规格	原料产量(t/h)	有效容积M3	入磨料度mm	磨机转速r/mm	研磨体装载量t	驱动方式	型号	功率	型号	速比	重量t
φ1.83×7.5	9.5～10	17.68	≤25	23.9	22.5	边缘	JR138-8	245	ZD60-8	4.5	40
φ2.2(6.5＋1)(烘干)	21～25	21.3	≤25	21.4	31	边缘	JR15-8	380	ZD70-9	5	50
φ2.2×13(湿法)	34～38	42.4	≤25	21.4	58	边缘	YR630-8T	630	ZD80-	5	60
φ2.4×7	26～28	28.17	≤25	20.4	39	边缘	JR1512-8	570	ZD80	5	72
φ2.4×8	28～30	32.2	≤20	20.4	42	边缘	JR1512-8	570	ZD80	5	77
φ2.4×9	36～38	36.2	≤20	20.4	45	边缘	JR1512-8	570	ZD80	5	92
φ2.4×10	开34～38圈40～44	40.3	≤20	20.91	50	边缘	YR630-8T	630	MBY630	5	111
φ2.4×11	开38～40圈4～47	43.4	≤20	20.91	58	边缘	JR1512-8	630	MBY630	5	125
φ2.4×12	开40～42圈45～48	46.5	≤25	21.5	64	边缘	YR800-8	800	MBY710	6.3	126
φ2.4×13	开42～44圈48～51	49.6	≤25	21.5	70	边缘	YR800-8	800	MBY710	6.3	130.6
φ2.6×8.5	50～55	38.6	≤20	19.6	56	边缘	YR630-8	630	MBY630	5.6	110
φ2.6×10	52～55	45.47	≤20	19.6	72	边缘	YR1000-8	1000	MBY710	5.6	140
φ2.6×13(湿法)	50～55	60.5	≤25	19.11	80	边缘	YR1000-8	1000	MBY710	4.5	158
φ3×9	55～60	58.5	≤25	18.98	85	边缘	YR1000-8	1000	MBY710	5.6	147
φ3×(8.5＋5)(烘干)	58～62	61.5	≤25	18.98	82	边缘	YR1000-8	1000	MBY710	5.6	160
φ3.2×9	70～75	62	≤25	18.3	90	边缘	YR1250-8	1250	MBY900	6.3	175
φ3.5×8	75～80	68	≤25	17.1	91	边缘	YR1250-8	1250	MBY900	5.6	214
φ3.5×10(烘干)	80～85	85	≤25	17.1	87	中心	YR1250-8	1250	JS110-A-F1		215
φ3.6×(7.5＋1.5)(烘干)	95～100	83.7	≤25	17.05	98	边缘	YR1400-8	1400	MBY900	6.3	220
φ3.8×7.5(风扫)	85～90	82	≤20	16.7	85	边缘	YR1400-8	1400	MBY800	5.6	182
φ3.8×7.5(烘干)	85～90	82	≤20	16.7	85	边缘	YR1400-8	1400	MBY800	5.6	182
φ3.8×12(烘干)	135～138	108.5	≤25	16.6	110	中心	YR800-8	2000	JS130-A		295
φ4.6×(9.5＋3.5)(烘干)	190	145	≤25	15	18	中心	YRKK1000-8	3550	MFY355A		415
φ4.6×(10＋3.5)(烘干)	200	152	≤25	15	190	中心	YRKK1000-8	3550	JS150-B-F		476

管磨机用途

管磨机广泛用于建材、治金、选矿、电力及化工行业粉磨水泥及其它物料。
